Magnet Adjustable Speed Coupling ( MAC )

마그네틱 커플링은 영구자석의 자장을 이용하여 모터의 동력을 부하측(펌프 및 송풍기 등)에 전달하는 장치로, 모터의 회전수 제어에 의한 에너지 절감효과가 탁월한 설비입니다. 기계적 연결 없이 부하측의 마그네틱 회전자(Magnetic Rotor)의 강한 자력이 모터 측의 컨덕트 회전자(Conductor Rotor)로 유도되어 동력이 전달되는 방식으로 에어 갭(Air Gap)의 간격에 따라 부하측의 회전 속도를 조정한다.

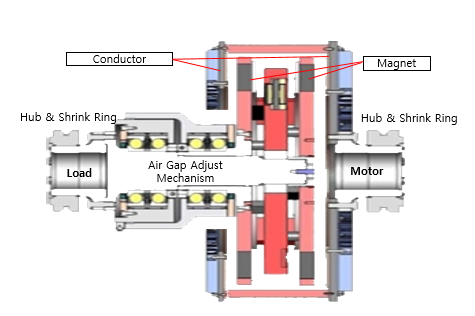

[ 마그네틱 커플링 구조 ]

[ 마그네틱 커플링의 장점 ]

  • -회전수 제어에 의한 에너지 절감 효과 탁월
  • -전력품질 저하, 순간 정전, 전압 변동, 고조파 및 Noise에 의한 시스템 손상이 전혀 없음
  • -모터측과 부하측의 기계적 연결이 없으므로 축 정렬이 용이하며 진동 대폭 감소
  • -폭발성 가스, 습기 및 분진 등 열악한 환경에도 설치 가능
  • -컴팩트한 구조로 설치 용이

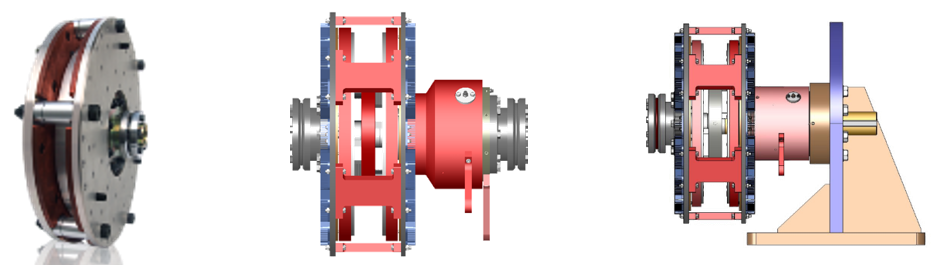

MAC-C 제품

형식명 장점 응용 구조
MAC-CE
저가 Plate형
  • 구조 간단, Low Cost
  • 저전력
  • 설치간단, 유지보수 불필요
  • 모터와 부하간 저 진동
  • 고효율 동력전달, 충격부하 완화
  • 100kW 이하
  • Stall 현상 저감설비
    예) 원심 팬, 펌프 등
  • 저 Cost , 완충기동
  • 전력절감 : 5~ 15%
MAC-CS
전력
절감형
  • 구조 간단, Low Cost
  • 설치간단, 유지보수 불필요
  • 큰 허용 오차에도 사용
  • 격리형/ 모터와 부하간 저 진동
  • 설비수명연장 (베어링/Sealing)
  • 고효율 동력전달, 충격부하 완화
  • Stall 현상 저감설비에 적용
    예) 원심 팬, 펌프 등
  • 저 Cost , 완충기동
  • 진동 저감
  • 전력절감 : 5~ 15%
MAC-CV
변속
가능한
전력 절감형
    MAC-CS 장점 이 외
  • 에어갭/속도 조절가능, 전력절감 높음
  • 최저 Cost 속도 조정장치
  • Stall 현상 저감설비에 적용
    예) 원심 팬, 펌프 등
  • 효율향상의 에어갭 조정 /속도조정
  • 속도범위 설정 가능, 400kW이상
    은 개별속도범위를 결정, 제어 가능
MAC-CD
완충 기동형
    MAC-CS 장점 이 외
  • 완충 Start, Stop
  • 보호 차단 기능
  • 완충기동 효과를 높여야 하는 설비에 적용
    예) 모든 컨베이어 벨트 전동 장치
  • 유체 압력 Coupling 대체
  • 전력 절감 5 ~ 15%
MAC-CT
Torque
제한형
    MAC-CS 장점 이 외
  • 완충 Start, Stop( Buffer Start/Stop)
  • Torque 제한 , 자동 Stall 보호
  • 완충기동 효과를 높여야 하는 설비 및 Stall 발생 가능성이 많은 설비에 적용
    예)컨베어벨트전동 장치,분쇄기,파쇄기
  • Stall 자동 보호 기능 필수
  • 유체 압력 Coupling 대체
  • 전력 절감 5 ~ 15%
MAT-CP
고 효율형
  • 완충기동 효과를 높여야 하는 설비 및 Stall 발생 가능성이 많은 설비에 적용
    예) 컨베이어 벨트 전동 장치, 분쇄기, 파쇄기
  • Stall 자동 보호 기능 필수
  • 유체 압력 Coupling 대체
  • 전력 절감 5 ~ 15%
  • 모든 벨트 전동 장치에 장착 가능
  • 유전 펌핑 장치(Nibbling Head Machine)에 적용, 효율 1~2급 모터 설치를 줄이는 효과
  • 높은 에너지 효율과 구동 벨트의 수명 연장
  • 실험 검증 결과 있음
  • 전력 절감 10 ~ 25%

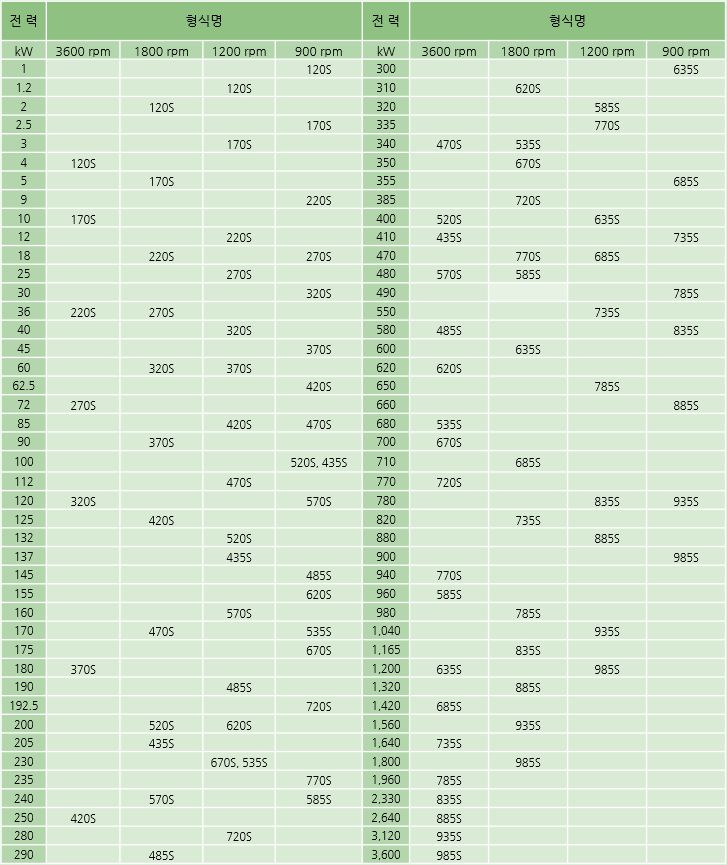

MAC CV/CS 제품 선정표

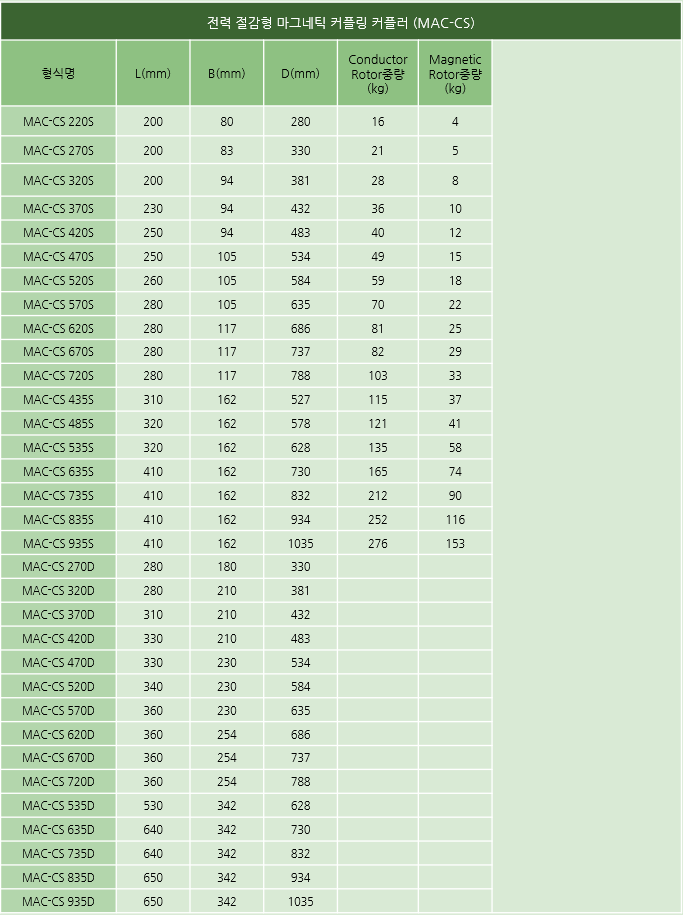

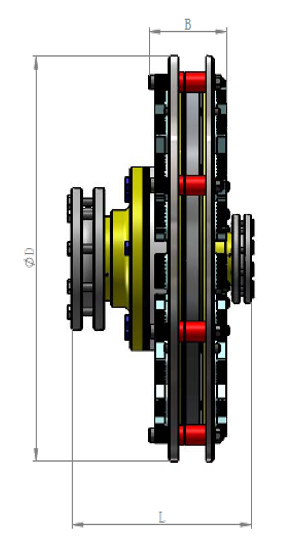

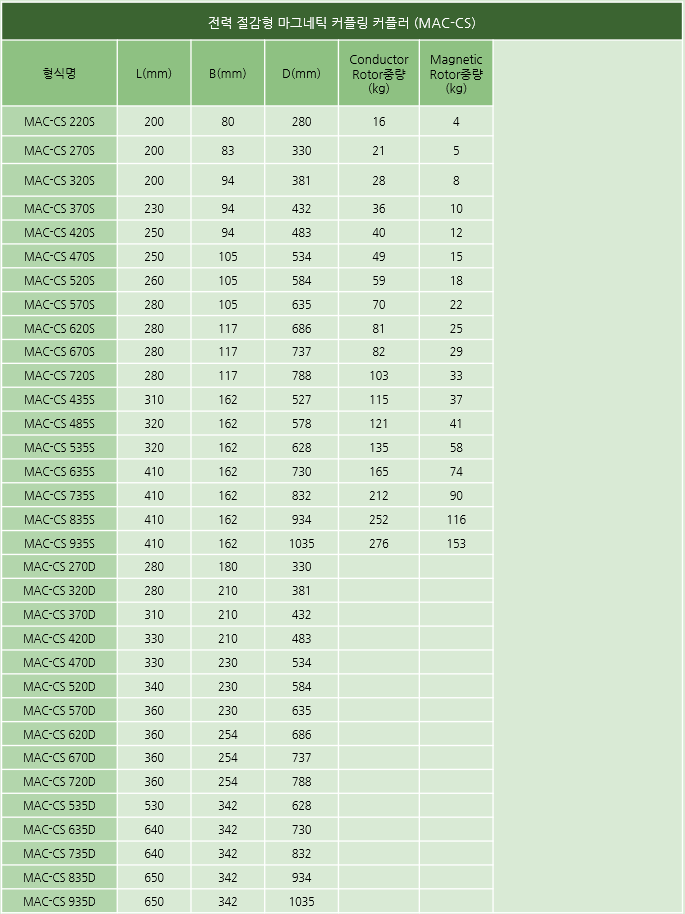

MAC - CS 제품 제원

MAC - CV 제품 제원

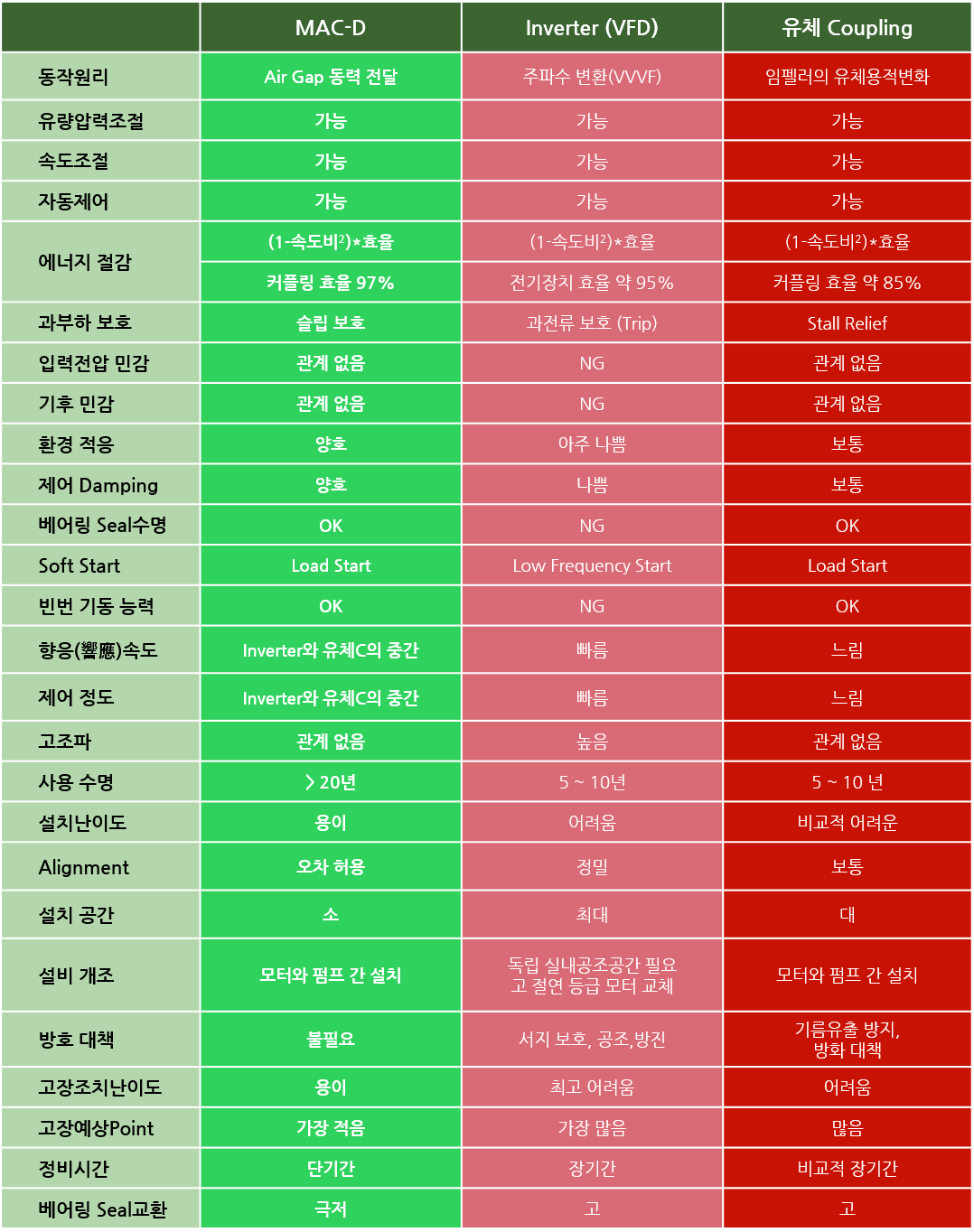

가변속 제어장치 방식 비교

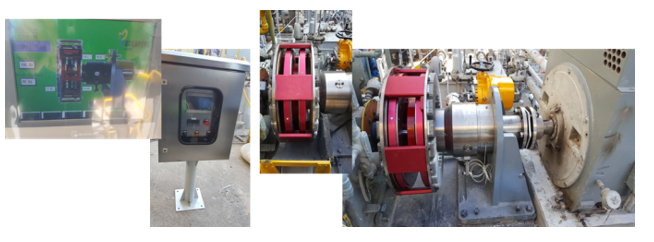

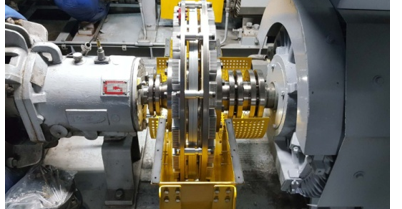

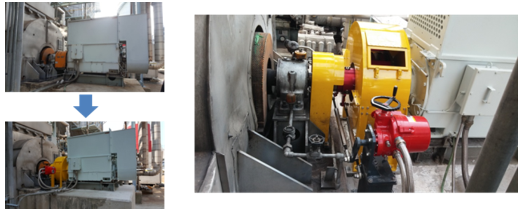

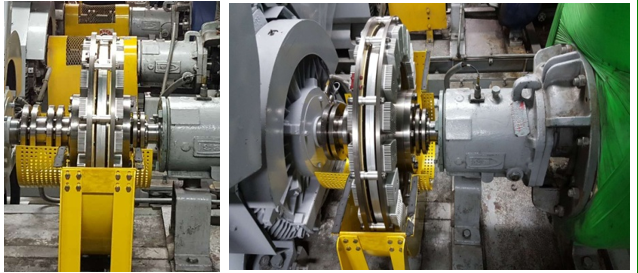

Installation Application Cases

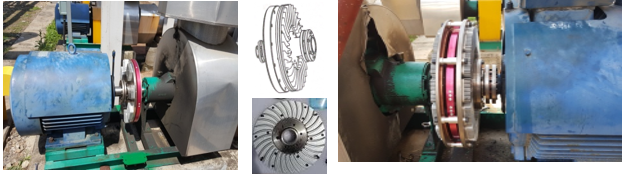

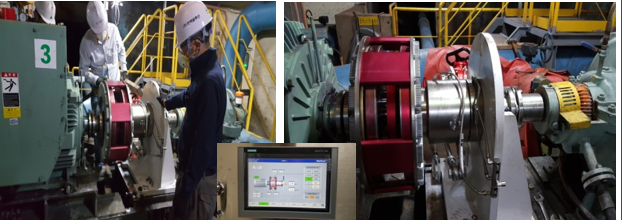

롯데케미칼 여수공장

  • 사용설비 : 보일러 FD FAN 개조
  • Motor : 180 Kw, 1800rpm 6600V,
  • Model : 자동 속도 제어 절감형 (MAC-DH470) 1EA
  • 전력절감 : 45 ~ 53%

코닝정밀 소재 천안공장

  • 사용설비 : 냉각수 펌프 개조
  • Motor : 240 Kw, 310 Kw 370 Kw, 1800rpm, 6600V,
  • Model : 변속 전력 절감형
    (MAC-CV470S) 1EA
    (MAC-CV670S) 1EA
    (MAC-CV720S) 1EA
  • 전력절감 : 35 ~ 38%

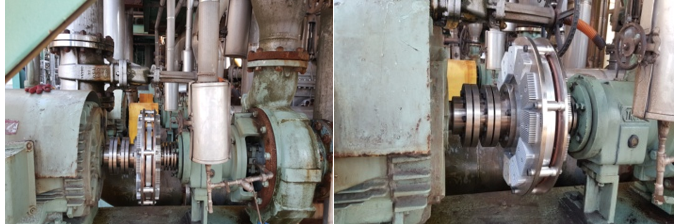

포스코 광양 제철소

  • 사용설비 : 냉각수 펌프 개조
  • Motor : 240 Kw, 310 Kw 370 Kw, 1800rpm, 6600V,
  • Model : 변속 전력 절감형
    (MAC-CV470S) 1EA
    (MAC-CV670S) 1EA
    (MAC-CV720S) 1EA
  • 전력절감 : 35 ~ 38%

대림산업 익산공장

  • 사용설비 : 냉각수 펌프 개조
  • Motor : 132 Kw, 55 Kw
    55 Kw, 1800rpm,
    3600rpm, 6600V
  • Model : 변속 전력 절감형
    (MAC-CV470S) 1EA
    (MAC-CE420S/CE320S) 2EA
  • 전력절감 : 20 ~ 30%


3600rpm Motor 저소음 냉각핀 적용

삼남석유화학 여수공장

  • 사용설비 : 워터스프레이 펌프 개조
  • Motor : 75 Kw, 1200rpm
    55 Kw, 1800rpm
    440V,
  • Model : 변속 전력 절감형
    (MAC-CV420S) 2EA
    (MAC-CV320S) 1EA
  • 전력절감 : 20 ~ 40%

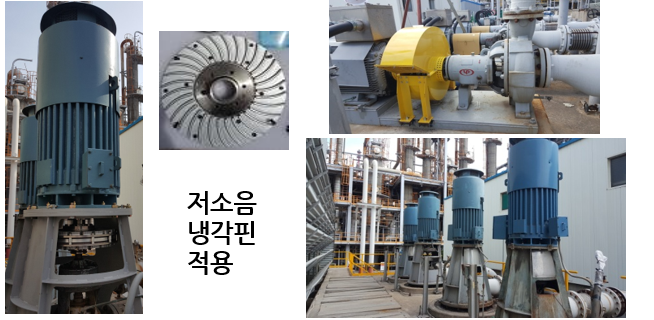

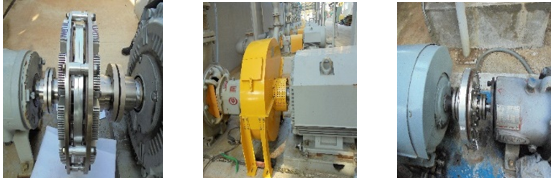

코리아 PTG 울산공장

  • 사용설비 : 냉각수 펌프
  • Motor : 263 Kw, 1200rpm
    210 Kw, 1200rpm
    132 Kw, 1800rpm
    6600V, 440V
  • Model : 변속 전력 절감형
    (MAC-CV720S) 1EA(입형)
    (MAC-CV670S) 2EA(입형)
    (MAC-CV420S) 2EA
  • 전력절감 : 25 ~ 35%

고려 제지 시흥공장

  • 사용설비 : FD FAN 개조
  • Motor : 450 Kw, 1800rpm 6600V,
  • Model : 변속 전력 절감형
    (MAC-CV770S) 1EA
  • 전력절감 : 20 ~ 25%

이테크 울산공장

  • 사용설비 : 원심펜 컴프레셔
  • Motor : 336 Kw, 1800rpm 6600V,
  • Model : 자동 속도 제어 절감형
    (MAC-DM670) 1EA
  • 전력절감 : 25 ~ 30%

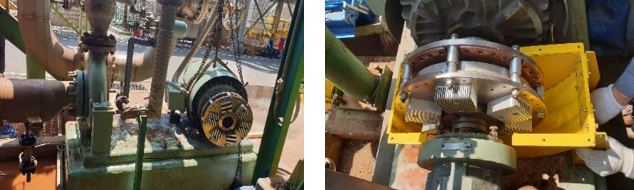

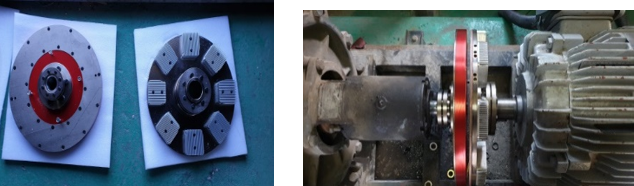

해원 MSC 순천공장

  • 사용설비 : 냉각수 펌프
  • Motor : 55 Kw, 1,800rpm, 440V
  • Model : 변속 전력 절감형
    (MAC-CE420S) 2EA
  • 전력절감 : 30 ~ 35%

삼남 석유 여수공장 2차

  • 사용설비 : 워터 스프레이 펌프
  • Motor : 55 kW, 1200rpm 440V
  • Model : 변속 전력 절감형
    (MAC-CV320S) 1EA
  • 전력절감 : 20 ~ 25%

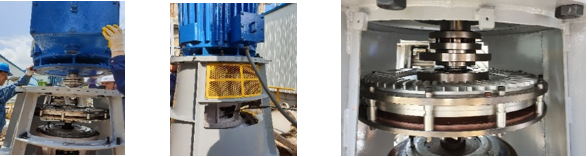

코리아 PTG 울산공장 3차

  • 사용설비 : 냉각수 펌프
  • Motor : 220 kW, 6600V, 1200rpm
  • Model : 변속 전력 절감형
    (MAC-CV670S) 1EA
  • 전력절감 : 25 ~ 30%

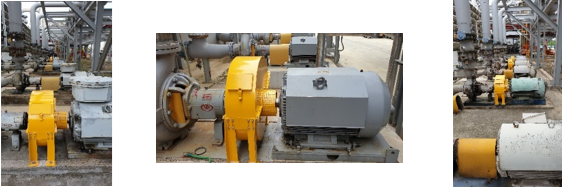

한솔 케미칼 전주공장

  • 사용설비 : 냉각수 펌프
  • Motor : 132 kW, 440V, 1800rpm
    95 kW, 440V, 1800rpm
    22 kW, 440V, 3600rpm
  • Model : 변속 전력 절감형
    (MAC-CV420S) 1EA
    (MAC-CV370S) 1EA
    (MAC-CE220S) 1EA
  • 전력절감 : 24 ~ 28%

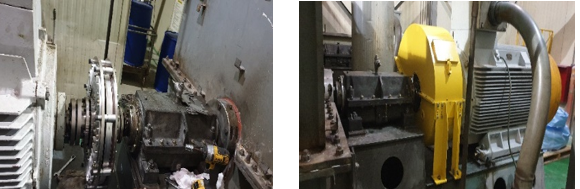

KP 컴텍 울산공장

  • 사용설비 : RADIAL FAN
  • Motor : 280 kW, 3575rpm 440v
  • Model : 변속 전력 절감형 (MAC-CV470S) 1EA
  • 전력절감 : 20 ~ 30%

포스코 포항 4연주

  • 사용설비 : Grinding Machin I/D FAN
  • Motor : 200 kW, 3300V, 1750rpm
  • Model : 자동 속도 제어 절감형 (MAC-DH620) 1EA
  • 전력절감 : 20 ~ 30%

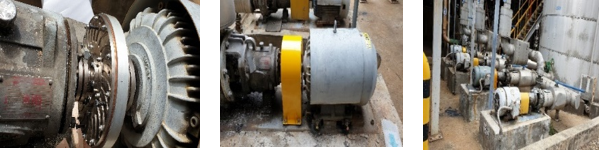

한솔 케미칼 전주공장 2차 (1)

  • 사용설비 : 냉각수 펌프
  • Motor : 132 kW, 440V,1800rpm
    110 kW, 440V, 1800rpm
    95 kW, 440V, 1800rpm
  • Model : 변속 전력 절감형
    (MAC-CV420S) 2EA
    (MAC-CV370S) 3EA
  • 전력절감 : 24 ~ 28%

한솔 케미칼 전주공장 2차 (2)

  • 사용설비 : 냉각수 펌프
  • Motor : 22 kW, 440V, 3550rpm
    30 kW, 440V, 3550rpm
    37 kW, 440V, 3550rpm
  • Model : 변속 전력 절감형
    (MAC-CE220S) 1EA
    (MAC-CE270S) 2EA
  • 전력절감 : 24 ~ 28%
